56端口三層網管型機架式交換機HF-IES-4000-S56P24G24SF8XG產品概述HF-IES-4000-S56P24G24SF8XG交換機是一款56端口三層網管型機架式交換機，交換機可提供24個10/100/1000M自適應電口+24個SFP千兆光口+8個SFP萬兆光口。支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣的工業領域。
-
-
56端口三層網管型機架式交換機HF-IES-4000-S56P48SF8XG產品概述HF-IES-4000-S56P48SF8XG交換機是一款56端口三層網管型機架式交換機，交換機可提供48個SFP千兆光口+8個萬兆光口。支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣的工業領域。
-
-
56端口三層網管型機架式交換機HF-IES-4000-S56P48G8XG產品概述HF-IES-4000-S56P48G8XG交換機是一款56端口三層網管型機架式交換機，交換機可提供48個10/100/1000M自適應電口+8個萬兆光口。支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣的工業領域。
-
-
48端口三層網管型機架式交換機HF-IES-S48P24G16SF8XG產品概述HF-IES-S48P24G16SF8XG交換機是一款48端口三層網管型機架式交換機，交換機可提供24個10/100/1000M自適應電口+16個SFP千兆光口+8個SFP萬兆光口。支持HF-Ring協議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣的工業領域。
-
-
48端口三層網管型機架式交換機HF-IES-4000-S48P48SF產品概述HF-IES-4000-S48P48SF交換機是一款48端口三層網管型機架式交換機，交換機可提供48個SFP千兆光口。支持HF-Ring協議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣的工業領域。
-
-
37端口三層網管型機架式交換機HF-IES-4000-S37P33SF4XG產品概述HF-IES-4000-S37P33SF4XG交換機是一款37端口三層網管型機架式交 換機，可支持4個萬兆+33個SFP光口，即插即用。支持HF-Ring協議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍設 計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣 的工業領域。
-
-
37口三層網管型機架式工業交換機HF-IES-4000-S37P34SF4XG產品概述HF-IES-4000-S37P33SF4XG交換機是一款37端口三層網管型機架式交 換機，可支持4個萬兆+33個SFP光口，即插即用。支持HF-Ring協議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍設 計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀 態 下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣 的工業領域。
-
-
36端口三層網管型機架式交換機HF-IES-4000-S36P24G8SF4XG產品概述HF-IES-4000-S36P24G8SF4XG交換機是一款36端口三層網管型機架式交換機，交換機可提供24個100/1000M電口(可選支持POE）+8個2.5G光口（可向下兼容）+4個萬兆光。采用工業級寬溫范圍設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣的工業領域。
-
-
36口三層網管型機架式工業交換機HF-IES-4000-S36P12G4GC16SF4XG產品概述S-4000-S36P12G4GC16SF4XG交換機是一款36端口三層網管型機架式交換機，可支持4個萬兆+12個千兆電口+4個千兆光電復用口+16個SFP光口，即插即用。支持HF-Ring協議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍設 計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀 態 下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣 的工業領域。
-
-
32端口三層網管型機架式交換機HF-IES-4000-S32P24G8SF產品概述HF-IES-4000-S32P24G8SF交換機是一款32端口三層網管型機架式交換機，交換機可提供24個100/1000M電口（可選支持POE）+8個2.5G的SFP光口（可向下兼容）。采用工業級寬溫范圍設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣的工業領域。
-
-
32口三層網管型機架式工業交換機HF-IES-4000-S32P12G4GC16SF產品概述HF-IES-4000-S32P12G4GC16SF交換機是一款32端口三層網管型機架式交換機，可支持+12個千兆電口+4個千兆光電復用口+16個SFP光口，即插即用。支持HF-Ring協議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍設 計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀 態 下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣 的工業領域。
-
-
24口三層網管型卡軌式工業交換機HF-IES-4000-S24P12G8SF4XG產品概述HF-IES-4000-S24P12G8SF4XG交換機是一款24端口三層網管型卡軌式交換機，交換機可提供4個萬兆光+12個千兆電+8個千兆光口。采用工業級寬溫范圍設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態 下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣的工業領域。
-
-
24口三層網管型卡軌式工業交換機HF-IES-4000-S24P16G4SF4XG產品概述HF-IES-4000-S24P16G4SF4XG交換機是一款24端口三層網管型卡軌式交換機，交換機可提供4個萬兆光+16個千兆電+4個千兆光口。采用工業級寬溫范圍設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的狀態 下正常工作，具有防塵、防鹽霧等性能，適用于環境惡劣的工業領域。
-
-
14口三層網管型卡軌式交換機HF-IES-4000-S14P8G2SF4XG產品概述HF-IES-4000-S14P8G2SF4XG交換機是一款14端口三層網管型卡軌式交換 機，可支持8個千兆電口+2個SFP光口+4個萬兆光口，即插即用。支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍 設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的 狀態 下正常工作，具有防塵、防鹽霧等性能，適用于環境惡 劣的工業領域。
-
-
12口三層網管型卡軌式工業交換機HF-IES-4000-S12P8G4XG產品概述HF-IES-4000-S12P8G4XG交換機是一款12端口三層網管型卡軌式交換 機，可支持8個千兆電口+4個萬兆光口，即插即用。支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍 設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的 狀態 下正常工作，具有防塵、防鹽霧等性能，適用于環境惡 劣的工業領域。
-
-
10口三層網管型卡軌式工業交換機HF-IES-4000-S10P8G2XG產品概述HF-IES-4000-S10P8G2XG交換機是一款10端口三層網管型卡軌式交換 機，可支持8個千兆電口+2個萬兆光口，即插即用。支持HF-Ring協 議（自愈時間≤15ms）并具備豐富的網管功能，采用工業級寬溫范圍 設計，可在環境溫度-40℃~+85℃、相對濕度5~95%（無凝露）的 狀態 下正常工作，具有防塵、防鹽霧等性能，適用于環境惡 劣的工業領域。
-
-
48G+8T端口三層網管型機架式交換機HF-IES-3856M系列產品概述HF-IES-3856M系列交換機是工業級網管型三層路由交換機，具備大 容量、全線速、多功能、高可靠等特點，提供最大590Gbps的交換容 量和高達190.5Mpps的L2/L3包轉發能力，支持所有端口同時線速轉 發。提供56個以太網端口，支持32個千兆電口，16個千兆光電復用 端口和8個萬兆SFP光口，設備采用高性能的核心交換、處理芯片，支 持低功耗，提供L2/L3/MPLS/MPLS-TP等高級交換特性，支持 IPv4/6，可在工業級應用環境條件下提供運營級的網絡服務能力。
-
● 支持IPv4/IPv6
● 支持靜態路由、RIP、OSPF、VRRP、
● 可選支持IEEE1588
● 支持HF-Ring
● 支持國際標準工業以太網冗余協議 IEC 62439-2（MRP），保證系統的開放兼容性
● 支持IEEE802.3af-2003,IEEE802.3at-2009
● 支持STP/RSTP/MSTP/ITU-T G.8032 Ethernet Ring Protection
● 支持IGMP v1/v2/v3 Snooping、MLD v1/v2 Snooping
● 支持IEEE802.1Q VLAN/MAC based VLAN/Protocol based VLAN/IP subnet based VLAN/GVRP/MVR
● 支持DHCP Server/Client/Relay/snooping
● 支持Port-based IEEE802.1X/Single and multiple IEEE802.1X/ MAC-based authentication/VLAN Assignment/ IP source guard/RADIUS/TACACS+/ACL/SSH v2/HTTPS
● 支持DNS client/proxy
● 支持LACP/Link Aggregation Static
● 支持端口鏡像，端口限速，廣播風暴抑制
● 支持兩個2.5G光口，可配置為1G
● 支持WEB界面管理，CLI-Console/Telnet,SNMP v1/v2/v3 RMON/System Syslog
● 符合工業四級電磁兼容性要求
● 綠色工業以太網系列，無風扇、低功耗設計
● 多種可選電源電壓輸入
● 寬溫工作（-40℃～+85℃）
● 滿足嚴苛電氣環境可靠工作要求
● 冗余雙電源輸入設計(選配)
● IP40防護等級，金屬外殼
端口特性 | |
百兆光口 | 100Base-FX,單多模LC口 |
千兆光口 | 1000Base-X,單多模LC口 |
千兆電口 | 10/100/1000Base-T(X)自適應以太網RJ45 口 |
CONSOL | MicroUSB 接口，RS232 TX/RX |
傳輸距離 | |
雙絞線 | 100m(采用標準CAT5、CAT5e網絡線纜) |
多模光纖 | 1310nm 5km(100M) 850nm 550m（1000M） |
單模光纖 | 1310nm 40km/60km(100M) 1550nm 60km/80km(100M) 1310nm 10km/40km(1000M) 1550nm 60km/80km(1000M) |
技術參數 | |
協議標準 | IEEE 802.3i/802.3u/802.3ab/802.3z/802.3x/802.3ad/802.1p/802.1q /802.1d/802.1w/802.1s/802.1ad/802.3az/802.1x/802.1ab等 |
流量控制 | IEEE802.3x流控、背壓流控 |
傳輸方式 | 存儲轉發 |
MAC表 | 32K |
包緩沖區 | 32Mbit |
包轉發率 | 74.4Mpps |
交換時延 | <5μS |
電源特性 | |
電源備份 | 220VAC(88～264VAC) ； 雙電源熱冗余 （選配） |
輸入電壓 | 220VAC/DC(88～264VAC，120～300VDC) 可選24VDC(10～36VDC),48VDC(18～72VDC), 110VDC(72～154VDC) |
電源連接 | 7 芯5.08mm 間距插入端子 |
告警連接 | 7 芯5.08mm 間距插入端子（與電源共用同一個端子） |
電源保護 | 支持反接保護、過壓保護、過流保護、告警輸出 |
額定功率 | ≤18W |
指示燈 | |
LED | 電源：P1、P2，系統運行/ring指示：R，告警：A 接口：Link/Act、Speed (電口），Link/Act（光口） |
環境特性 | |
溫濕度 | 工作溫度：-40℃～+85℃，貯存溫度：-40℃～+85℃， 相對濕度：5～95%(無凝露) |
認證 | |
EMI | FCC Part 15 Subpart B Class A， EN 55022 Class A |
EMS | IEC61000-4-2(ESD)Level 3,IEC61000-4-3(RS)exceeds Level 3,IEC 61000-4-4(EFT)Level 3,IEC61000-4-5(Surge)Level 3,IEC61000-4-6 (CS)Level 2,IEC61000-4-8,IEC61000-4-11,IEC61000-4-16 |
機械 | 振動:IEC60068-2-6,沖擊:IEC60068-2-27,跌落:IEC60068-2-32 |
質保周期 | |
質保周期 | 5年 |
機械特性 | |
產品外殼 | 金屬 無風扇，IP40防護等級 |

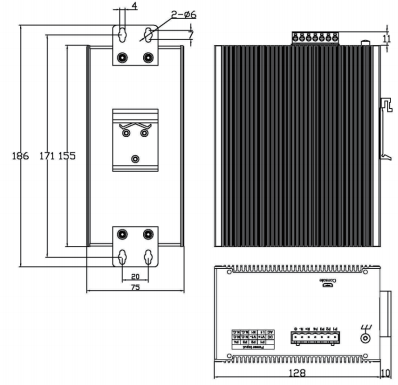

產品尺寸 | 75×128×155mm |
產品重量 | 1.5Kg |
安裝方式 | DIN卡軌式或壁掛式 |
HF-IES-4000-S14P8G2SF4XG
