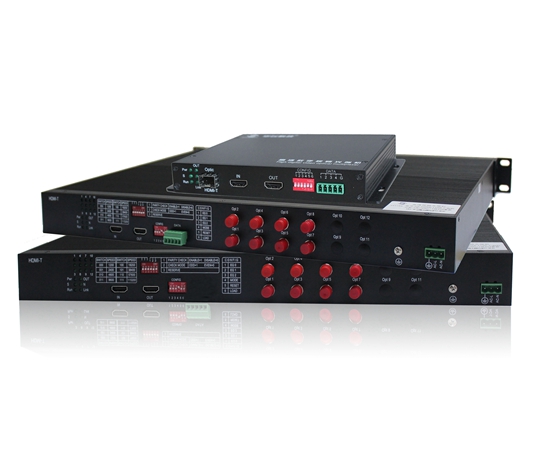

HDMI高清視頻傳輸系列HDMI高清發送器系列產品概述HF-HDMI高清視頻傳輸系列產品，是華飛科技自主創新研制，具有 自主知識產權的高清視音頻傳輸產品，該系列產品主要實現高清視頻 信號無失真、零延時、長距離光纖傳輸?shù)裙δ?，滿足高清視頻信息的 發布、延伸、中繼、分配、擴展、共享等應用。典型應用場景包括地 鐵 乘客信息系統（PIS），高清視頻會議系統等。
HF-HDMI高清視頻傳輸系列產品，包括多路光纖信號的高清視頻發 送器和單路高清視頻接收器。發送器支持1、4、8、12、16路光纖發 送功能；接收器支持1路光纖輸入，1-4路HDMI電信號輸出功能。產 品使用工業級寬溫度范圍設計，可在環境溫度-40℃~+75℃、工作濕 度0~95%（無冷凝）的狀態下正常工作，具有防塵、防鹽霧、防酸霧 等性能，完全適用于工作條件更苛刻的野外環境。
-
-
HDMI高清視頻傳輸系列HDMI高清接收器系列產品概述HF-HDMI高清視頻傳輸系列產品，是華飛科技自主創新研制，具有 自主知識產權的高清視音頻傳輸產品，該系列產品主要實現高清視頻 信號無失真、零延時、長距離光纖傳輸?shù)裙δ?，滿足高清視頻信息的 發布、延伸、中繼、分配、擴展、共享等應用。典型應用場景包括地 鐵 乘客信息系統（PIS），高清視頻會議系統等。
HF-HDMI高清視頻傳輸系列產品，包括多路光纖信號的高清視頻發 送器和單路高清視頻接收器。發送器支持1、4、8、12、16路光纖發 送功能；接收器支持1路光纖輸入，1-4路HDMI電信號輸出功能。產 品使用工業級寬溫度范圍設計，可在環境溫度-40℃~+75℃、工作濕 度0~95%（無冷凝）的狀態下正常工作，具有防塵、防鹽霧、防酸霧 等性能，完全適用于工作條件更苛刻的野外環境。
-
-

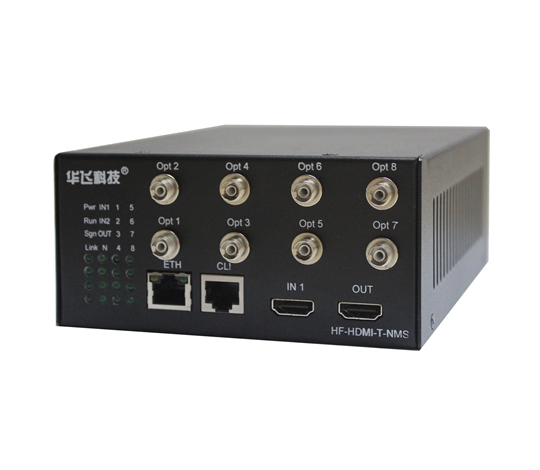

管理型HDMI高清視頻傳輸系列管理型HDMI高清發送器產品概述管理型HDMI高清視頻傳輸系列支持網絡管理功能，具有1路以太網口 和1路CONSOLE端口，可以通過WEB或命令行方式訪問并管理設備，并實現諸如透?jìng)麟娨暀C(jī)的管理指令、光器件狀態信息獲取，獲取遠 端設備狀態，讀取遠端顯示器EDID信息，環境溫度監測及告警等諸多 網絡管理功能，極大的方便了用戶對視頻傳輸系統的管理。產品具備 2個CLI管理輸入端口，前面板為RJ45端口，后面板為5.08mm間距鳳 凰端子,可通過該端口管理視頻傳輸系統，也可以透?jìng)麟娨暀C(jī)的管理指 令。HDMI高清傳輸系統包括發送器和接收器。發送器支持1-8路光纖 發送通道；接收器支持1路光纖輸入，1-3路 HDMI電信號輸出功能。 采用工業級寬溫設計，具有防塵、防鹽霧、 防酸霧等性能，完全適用 于工作條件更苛刻的野外環境。
-
-

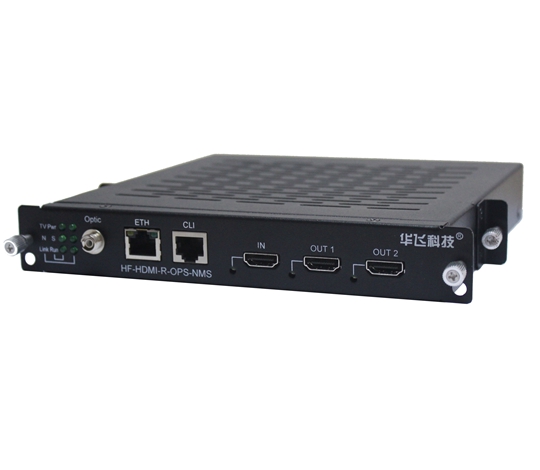

HDMI高清視頻傳輸系列管理型HDMI-OPS高清接收器產品概述管理型HDMI-OPS系列產品是根據Intel制定的OPS-C標準開發的，可 插入到符合OPS-C標準的電視機OPS插槽內，通過JAE連接器實現1路 HDMI視頻信號傳輸和1路雙向電視機控制數據，體積小巧，安裝方便，即插即用。支持網絡管理功能，設備具有1個以太網口和1個 CONSOLE端口，可以通過WEB或命令行方式訪問并管理設備，并實 現諸如透?jìng)麟娨暀C(jī)的管理指令、光器件狀態信息獲取，讀取顯示器 EDID信息、上報本機狀態信息到發送機、環境溫度監測及告警、無輸 入信號顯示自定義畫面，用戶可編輯文字顯示等諸多網絡管理功能， 極大的方便了用戶對HDMI視頻傳輸系統的管理。 設備采用工業級寬 溫設計，具有防塵、防鹽霧、防酸霧等性能，完全適用于工作條件更 苛刻的野外環境。
-
全數字、非壓縮、高清光纖傳輸
支持UXGA、WUXGA
支持HDTV1080p 2048*1080@60HZ分辨率
支持4K高清（選配）
兼容支持HDMI 1.3b標準
支持網絡管理，通過WEB、TELNET或CLI方式管理設備狀態
支持1-路RS232數據輸入，可用于系統管理，也可透?jìng)麟娨?機管理指令，OPS接口支持1路雙向TTL電平的串行數據，用 于實現對電視機的管理功能
支持1路光纖接口視頻信號輸入和1路本地HDMI端口視頻 信號輸入，可通過WEB/CONSOLE切換輸出端HDMI信號源
支持3路HDMI輸出，1路位于OPS接口，2路位于前面板
萬兆光纖傳輸技術，容量大，易升級
支持E-DDC顯示模式記憶和讀取，保證顯示模式正確加載
工業級、模塊化設計使設備可靠靈活
電源、光纖鏈路、數據狀態指示，方便用戶現場操作
采用OPS-C標準的結構和電接口設計，可插入到具有OPS-C 接口的電視機中使用，即插即用，無需調節即能達到較高質 量的視頻輸出
可透?jìng)麟娨暀C(jī)管理指令，方便對電視機的管理
視頻特性 | |
接口標準 | HDMI 1.3b |
接口類型 | HDMI Type A孔式插座 |
接口數量 | 3路HDMI輸出 |
分辨率 | UXGA 1600×1200@60HZ WUXGA 1920×1200@60HZ HDTV：1920×1080p@60HZ 4K:3840×2160p@60Hz(可選配) |
視頻參數 | 顏色深度:8/10/12bit，像素時鐘:225MHz，帶寬:6.144、10.8Gbps |
接口參數 | HDMI電纜均衡：集成，HDMI電纜驅動：集成，HDMI重定時：集成 |
輸入電平 | 800-1200mVp-p(典型) |
視頻阻抗 | 100Ω |
管理接口 | |
CONSOLE口 | RJ45端口 |
網絡接口 | RJ45端口 |
光學特性 | |
光纖接口 | LC、FC、SC、ST可選，可選PC/APC跳線 |
光纖種類 | 單模【標準配置】、多?？蛇x |
接口數量 | 1 |
光纖波長 | 1270nm~1610nm可選 |
傳輸距離 | 0~40km可選 |
環境特性 | |
溫濕度 | 環境溫度：-40℃～+75℃，貯存溫度：-40℃～+85℃ 相對濕度：0～95%(無冷凝結) |
防護等級 | 標配IP40，其他更高等級可選 |
MTBF | ≥100000小時 |
LED燈 | |
LED指示燈 | 電源指示燈:Pwr，系統運行指示燈：Run，HDMI輸入指示燈：IN ，HDMI環出指示燈：Ops,OUT1,OUT2，光鏈路指示燈：S、Link ，網口指示燈：LINK/ACT,SPEED |
電源特性 | |
標準輸入電壓 | DC 9~23V |
電源保護 | 支持反接保護， 過壓保護， 過流保護 |
連接方式 | OPS接口JAE連接器 |
額定功率 | ≤3W |
機械特性 | |
安裝方式 | 壁掛式 |
尺寸 | (長×寬×高) ：195 × 200 × 30mm |
產品重量 | 1.0kg |
HF-HDMI-1100MC-R-S
HF-HDMI-1100MC-R-S-1
HF-HDMI-1100MC-R-S-2
HF-HDMI-1100MC-R-S-4
